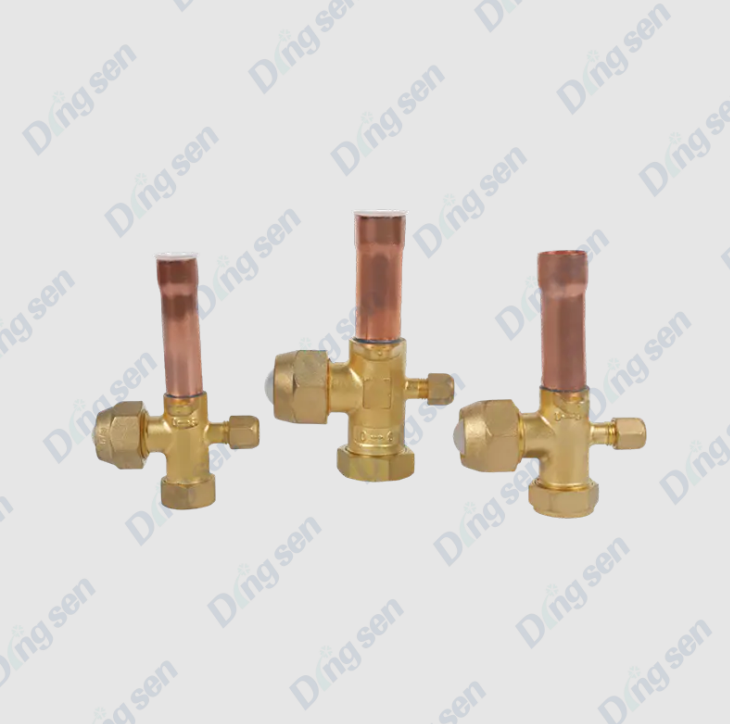

Apakah injap tiga hala penyaman udara?

An injap tiga hala penyaman udara , juga dikenali sebagai injap undur tiga hala atau injap pengedaran tiga hala, ialah komponen kawalan utama dalam sistem penyaman udara. Ia digunakan untuk menukar arah aliran penyejuk atau air sejuk/panas dalam paip, merealisasikan fungsi penyejukan, pemanasan atau pengagihan air sejuk/panas sistem.

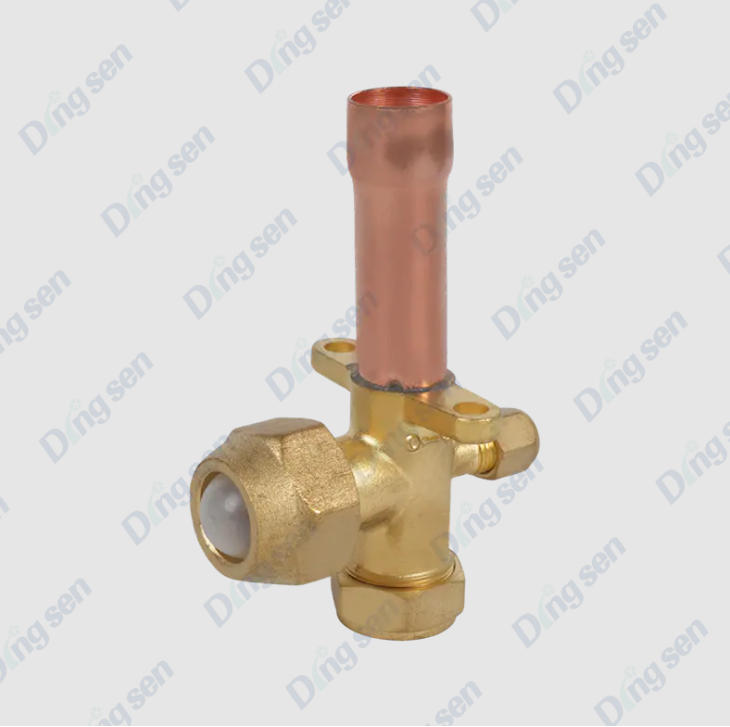

Injap tiga hala biasanya terdiri daripada badan injap, teras injap dan penggerak. Berdasarkan laluan bendalir, ia boleh dibahagikan kepada jenis lurus dan jenis taburan berkadar. Dalam penghawa dingin pusat moden, unit gegelung kipas, dan sistem pemanasan bawah lantai, injap tiga hala sering digunakan bersama-sama dengan penggerak elektrik atau termostat untuk mencapai kawalan automatik dan pengurusan penjimatan tenaga.

Apakah prinsip kerja an injap tiga hala penyaman udara ?

An injap tiga hala penyaman udara , juga dikenali sebagai injap pengedaran tiga hala atau injap undur tiga hala, digunakan terutamanya untuk mengawal arah aliran penyejuk atau air sejuk/panas dalam sistem penghawa dingin, merealisasikan penukaran antara fungsi penyejukan dan pemanasan atau pengagihan air sejuk/panas. Prinsip kerjanya bergantung terutamanya pada pergerakan teras injap di dalam badan injap untuk menukar laluan bendalir.

1. Komposisi Struktur

Injap tiga hala terutamanya terdiri daripada bahagian berikut:

• Badan Injap: Biasanya diperbuat daripada tembaga, loyang atau keluli tahan karat, dengan tiga port sambungan: satu salur masuk (biasanya salur masuk sistem) dan dua salur keluar (masing-masing membawa kepada litar atau peralatan yang berbeza).


• Teras Injap: Bahagian yang bergerak di dalam badan injap, yang boleh berputar atau meluncur, digunakan untuk menukar arah aliran bendalir.


• Penggerak: Termasuk tuil operasi manual atau penggerak elektrik/pneumatik, digunakan untuk memacu pergerakan teras injap untuk mencapai pensuisan arah aliran.


• Pengedap: Seperti gelang getah atau pengedap polytetrafluoroethylene (PTFE), memastikan injap tidak bocor semasa operasi.



2. Mod Pengendalian

Injap tiga hala boleh dibahagikan kepada jenis manual dan elektrik berdasarkan kaedah kawalannya, dengan sedikit perbezaan dalam prinsip operasi:

(1) Injap Tiga Hala Manual

Dengan memutarkan pemegang, kedudukan teras injap ditukar, membenarkan bendalir dalam paip masuk mengalir ke salah satu daripada dua alur keluar atau diagihkan secara berkadar.

Teras injap biasanya mempunyai dua struktur asas:

• Teras injap jenis L: Menukar cecair kepada satu alur keluar, mencapai fungsi "hidup/mati" atau menukar.


• Teras injap jenis T: Membenarkan aliran serentak melalui kedua-dua alur keluar, mengagihkan aliran mengikut nisbah tertentu.



(2) Injap Tiga Hala Elektrik

Teras injap didorong oleh penggerak elektrik dan boleh menerima isyarat kawalan suhu atau arahan pengawal untuk mencapai pelarasan automatik.

Penggerak memutarkan teras injap, menukar arah aliran bendalir atau nisbah pengedaran.

Ia boleh dikaitkan dengan sistem kawalan suhu untuk mencapai peraturan beban atau kawalan penjimatan tenaga.

3. Prinsip Pengagihan Bendalir

Pensuisan lurus (teras injap jenis L): Apabila teras injap berputar ke sudut tertentu, bendalir hanya boleh mengalir dari salur masuk ke salur keluar yang ditetapkan, dan salur keluar yang satu lagi ditutup.

Pengagihan Berkadar (Teras Injap jenis-T): Sudut putaran teras injap mengawal saiz bukaan dua alur keluar, dengan itu mencapai pengagihan berkadar air panas dan sejuk untuk memastikan operasi sistem yang stabil.

Kedudukan teras injap biasanya ditentukan oleh termostat, pengawal atau pelarasan manual, membolehkan peraturan aliran yang tepat untuk mencapai kawalan suhu yang selesa dan penjimatan tenaga.

4. Rajah Operasi

Apabila sistem memerlukan pemanasan, teras injap berputar untuk membuka alur keluar A dan menutup alur keluar B, membenarkan air panas atau penyejuk panas mengalir ke peralatan pemanas.

Apabila sistem memerlukan penyejukan, teras injap berputar untuk membuka alur keluar B dan menutup alur keluar A, membenarkan air sejuk atau penyejuk sejuk mengalir ke peralatan penyejukan.

Dalam beberapa aplikasi pengagihan berkadar, teras injap boleh membuka sebahagian alur keluar A dan B untuk mencapai pencampuran air panas dan sejuk atau pengagihan aliran.

5. Ciri dan Kelebihan

Kawalan Fleksibel: Arah aliran boleh dilaraskan secara manual atau automatik untuk menyesuaikan diri dengan keperluan beban yang berbeza.

Kecekapan Tenaga: Kawalan aliran yang tepat melalui pengagihan berkadar mengurangkan pembaziran tenaga.

Pemasangan Mudah: Struktur padat, boleh disambungkan terus ke paip sistem penghawa dingin.

Perlindungan sistem: Menghalang aliran balik dan impak sistem, memastikan operasi peralatan yang stabil.

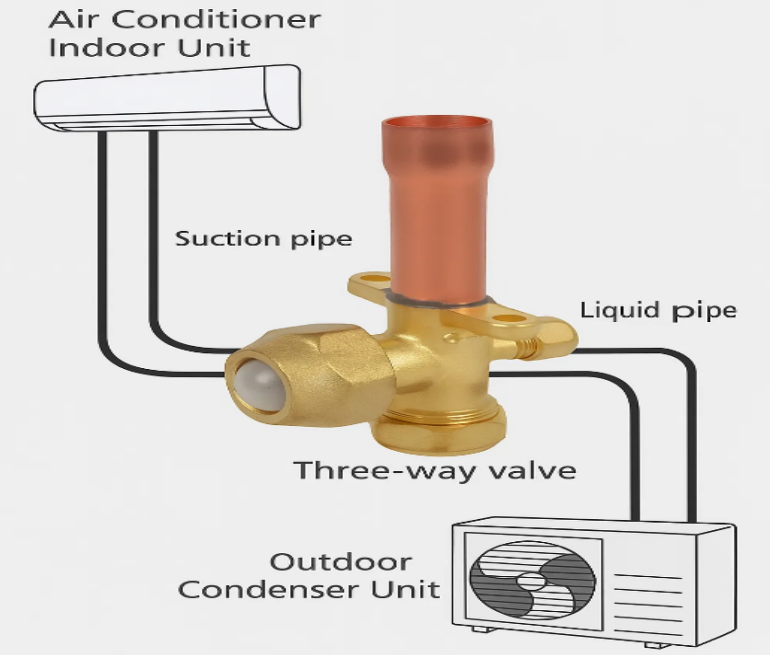

Apakah jenis sistem penyaman udara injap tiga hala penyaman udaras biasanya digunakan dalam?

Injap tiga hala penyaman udara digunakan secara meluas dalam sistem penghawa dingin moden, terutamanya untuk mengawal arah aliran penyejuk atau air sejuk/panas, mencapai pensuisan penyejukan/pemanasan, pengagihan aliran dan peraturan beban sistem. Ciri aplikasi mereka berbeza sedikit bergantung pada jenis sistem.

1. Sistem Penyaman Udara Pusat

Senario Aplikasi: Sistem air atau penghawa dingin di bangunan komersial besar, bangunan pejabat, hotel, pusat beli-belah, dsb.

Fungsi:

• Mengawal aliran air sejuk/panas ke peranti terminal yang berbeza (seperti unit gegelung kipas atau unit pengendalian udara).


• Menukar aliran air atau penyejuk semasa pensuisan mod penyejukan/pemanasan.


• Berfungsi bersama termostat atau sistem pengurusan bangunan (BMS) untuk mencapai kawalan automatik dan operasi penjimatan tenaga.



Kelebihan: Ia boleh mengawal pelbagai peranti terminal secara berpusat, memastikan kestabilan dan keselesaan sistem.

2. Sistem Terminal Unit Gegelung Kipas (FCU).

Senario Aplikasi: Pejabat, bilik persidangan, wad hospital, bilik hotel, dsb.

Fungsi:

• Mengawal aliran air sejuk atau panas ke dalam unit gegelung kipas untuk mengawal suhu dalaman.
• Dengan penggerak elektrik, ia boleh mengedarkan aliran air secara automatik berdasarkan isyarat kawalan suhu bilik.



Kelebihan: Membolehkan pelarasan suhu bebas untuk setiap bilik atau kawasan, meningkatkan keselesaan dan kecekapan tenaga.

3. Sistem Pemanasan Bawah Lantai (Pemanasan Lantai Bercahaya)

Senario Aplikasi: Bangunan kediaman, vila, bangunan awam dan tempat lain menggunakan pemanasan bawah lantai berasaskan air.

Fungsi:

• Mengagihkan air panas ke paip pemanas bawah lantai di zon berbeza untuk mencapai pemanasan berzon.
• Digabungkan dengan termostat, ia membolehkan peraturan suhu dalaman automatik.



Kelebihan: Mencapai kawalan suhu bilik yang selesa melalui pengagihan aliran air panas yang tepat sambil menjimatkan tenaga.

4. Sistem Penyaman Udara Berbilang Split (VRF/VRV)

Senario Aplikasi: Kompleks komersial bersaiz sederhana hingga besar, bangunan pejabat dan tempat lain yang memerlukan sistem penghawa dingin berbilang belah.

Fungsi:

• Mengawal aliran bahan pendingin ke unit dalaman atau unit pemulihan haba apabila bertukar antara mod penyejukan dan pemanasan.
• Bekerja dengan pengawal sistem untuk mencapai kawalan suhu bebas dan pengurusan penjimatan tenaga dalam berbilang zon.



Kelebihan: Memastikan operasi cekap sistem berbilang belah dan meningkatkan keselesaan dalaman.

5. Sistem Pam Haba

Senario Aplikasi: Sistem pam haba sumber udara/sumber tanah kediaman atau komersial.

Fungsi:

• Menyedari pertukaran antara mod pemanasan dan penyejukan, menukar arah aliran bahan pendingin atau air.
• Bekerja dengan sistem kawalan automatik untuk meningkatkan kecekapan tenaga.



Kelebihan: Mencapai peredaran penyejukan dan pemanasan serta kawalan penjimatan tenaga melalui pensuisan injap tiga hala.

Apakah perbezaan antara injap tiga hala elektrik dan injap tiga hala manual?

Injap tiga hala penyaman udara boleh dibahagikan kepada injap tiga hala manual dan injap tiga hala elektrik berdasarkan kaedah kawalannya. Mereka berbeza dengan ketara dalam operasi, senario aplikasi dan prestasi sistem.

1. Ciri-ciri Injap Tiga Hala Manual

Struktur Mudah: Biasanya terdiri daripada badan injap dan pemegang, tanpa komponen elektrik.

Operasi Fleksibel: Sesuai untuk sistem kecil atau senario di mana penukaran kerap tidak diperlukan.

Kos Rendah dan Penyelenggaraan Mudah: Tidak memerlukan bekalan kuasa atau isyarat kawalan, menghasilkan kebolehpercayaan yang tinggi.

Had: Tidak boleh mencapai kawalan jauh atau pelarasan automatik; ketepatan pelarasan dipengaruhi oleh campur tangan manusia.

2. Ciri-ciri Injap Tiga Hala Elektrik

Kawalan Automatik: Didorong oleh penggerak elektrik, ia boleh menerima isyarat daripada termostat atau kawalan sistem.

Pelarasan Ketepatan Tinggi: Boleh mencapai pengagihan aliran berkadar 0-100%, menyesuaikan diri dengan perubahan beban.

Penjimatan Tenaga dan Kecekapan Tinggi: Digabungkan dengan sistem kawalan pintar, ia boleh melaraskan aliran air atau arah aliran penyejuk mengikut keperluan sebenar, mengurangkan penggunaan tenaga.

Pemasangan dan Penyelenggaraan: Memerlukan bekalan kuasa dan pemeriksaan penggerak biasa; penyelenggaraan adalah lebih kompleks daripada injap manual.

Aplikasi Luas: Sesuai untuk sistem penghawa dingin pusat, unit gegelung kipas, sistem berbilang belah, sistem pemanasan bawah lantai dan senario lain yang memerlukan pelarasan automatik.

Apakah parameter yang perlu dipertimbangkan semasa memilih injap tiga hala?

1. Diameter Nominal Injap: Diameter nominal injap ialah parameter paling asas apabila memilih injap tiga hala, kerana ia menentukan padanan antara injap dan paip. Diameter yang terlalu kecil akan mengakibatkan rintangan aliran yang berlebihan, menjejaskan tekanan sistem dan bekalan air atau kapasiti penyejukan peralatan terminal; diameter yang terlalu besar akan meningkatkan kos dan pendudukan ruang, dan boleh membawa kepada peraturan aliran yang tidak tepat. Secara amnya, diameter nominal injap yang sesuai hendaklah dipilih berdasarkan kadar aliran reka bentuk sistem dan diameter paip untuk memastikan operasi sistem lancar.

2. Ciri-ciri Aliran dan Nilai Cv: Kapasiti aliran injap tiga hala biasanya dinyatakan dengan nilai Cvnya, iaitu kadar aliran per unit tekanan. Memilih nilai Cv dengan betul memastikan pembukaan injap sepadan dengan kadar aliran sistem, sekali gus mencapai kawalan yang tepat. Untuk injap kawalan berkadar (seperti injap jenis T), lengkung aliran hendaklah sestabil mungkin untuk memastikan pengagihan seragam air panas dan sejuk atau penyejuk, mengelakkan turun naik suhu atau ketidakstabilan dalam sistem.

3. Bahan Injap: Bahan injap secara langsung menjejaskan rintangan kakisan, rintangan tekanan dan hayat perkhidmatannya. Bahan badan injap biasa termasuk tembaga, loyang, keluli tahan karat dan plastik (seperti PVC atau PP). Injap kuprum atau loyang biasanya digunakan dalam sistem air, manakala injap keluli tahan karat sesuai untuk sistem yang mempunyai keperluan rintangan kakisan yang tinggi atau media kimia. Injap plastik sesuai untuk sistem air suhu rendah atau kecil. Pemilihan bahan hendaklah berdasarkan padanan munasabah antara jenis media, suhu dan keperluan sistem.

4. Penilaian Tekanan: Penarafan tekanan injap tiga hala merujuk kepada tekanan kerja maksimum yang boleh ditahan oleh injap. Semasa memilih, pastikan tekanan terkadar injap lebih tinggi daripada tekanan kerja maksimum sistem untuk mengelakkan kebocoran atau kerosakan. Dalam sistem penyejukan tekanan tinggi atau sistem penyaman udara industri, injap berkadar tekanan tinggi harus dipilih untuk memastikan operasi selamat jangka panjang.

5. Kaedah Kawalan: Injap tiga hala boleh dikawal secara manual atau elektrik. Injap manual sesuai untuk sistem kecil atau senario di mana pelarasan kerap tidak diperlukan; ia mudah dikendalikan dan kos rendah. Injap elektrik, digerakkan oleh penggerak, membolehkan alat kawalan jauh dan pelarasan automatik. Ia sesuai untuk penghawa dingin pusat, unit gegelung kipas, sistem berbilang belahan, dan sistem pemanasan bawah lantai, dan boleh digunakan dengan termostat atau sistem pengurusan bangunan untuk meningkatkan keselesaan sistem dan kecekapan tenaga.

Langkah berjaga-jaga untuk Memasang Injap Tiga Hala

1. Sahkan Model dan Spesifikasi Injap: Sebelum pemasangan, sahkan dengan teliti bahawa model injap tiga hala, diameter, jenis teras injap, bahan dan kaedah kawalan sepadan dengan keperluan reka bentuk sistem. Model atau diameter yang salah boleh mengakibatkan aliran tidak mencukupi, kehilangan tekanan sistem meningkat, atau kegagalan untuk mencapai arah aliran yang diperlukan.

2. Keutuhan Injap Periksa: Sebelum pemasangan, periksa injap untuk mengesan calar, retak, pengedap yang rosak atau kesesakan teras injap yang disebabkan semasa pengangkutan. Gantikan atau baiki sebarang keabnormalan dengan segera untuk mengelakkan kebocoran atau kerosakan semasa operasi sistem.

3. Pastikan Talian Paip Bersih: Sebelum pemasangan, bersihkan paip daripada sanga kimpalan, kekotoran, minyak, dsb., untuk mengelakkan objek asing daripada memasuki injap dan menyebabkan teras injap tersekat atau pengedap yang lemah. Untuk sistem air sejuk atau panas, paip hendaklah dibersihkan sebelum pemasangan injap.

4. Penanda Arah Pemasangan dan Arah Aliran: Injap tiga hala biasanya mempunyai tanda arah aliran yang jelas (anak panah atau tanda alur keluar "A/B". Semasa pemasangan, injap mesti dipasang dengan betul mengikut arah aliran yang direka bentuk. Orientasi pemasangan yang salah boleh menyebabkan injap tidak berfungsi, gagal menukar atau mengagihkan aliran dengan betul, malah merosakkan teras dan pengedap injap.

5. Pastikan Keserasian Injap dengan Talian Paip: Semasa pemasangan, pastikan paksi injap sejajar dengan saluran paip untuk mengelakkan tekanan tidak sekata pada badan injap. Salah jajaran atau sambungan terpaksa boleh merosakkan pengedap injap, menyebabkan teras injap tersekat atau bocor pada antara muka.

6. Pengedap dan Pengetatan Antara Muka: Antara Muka Berulir: Gunakan pita pengedap atau pengedap untuk mengelakkan terlalu ketat dan menyebabkan ubah bentuk badan injap. Antaramuka Bebibir: Ketatkan bolt sama rata untuk mengelakkan kepekatan tekanan dan kebocoran. Antara Muka Dikimpal: Beri perhatian kepada suhu dan lokasi kimpalan untuk mengelakkan sanga kimpalan daripada memasuki injap.

7. Elakkan Tekanan atau Getaran Langsung: Selepas pemasangan, elakkan penggunaan terus ketegangan saluran paip atau getaran pada badan injap. Gunakan penyokong atau pengikat saluran paip untuk mengurangkan tekanan dan memanjangkan hayat injap.

8. Sambungan Elektrik untuk Injap Tiga Hala Elektrik: Untuk injap tiga hala elektrik, wayar hendaklah disambungkan dengan betul mengikut manual arahan, memastikan isyarat kawalan yang baik, voltan bekalan kuasa dan pembumian. Selepas pemasangan, periksa operasi penggerak untuk memastikan ia berfungsi dengan betul, mengelakkan ralat pendawaian yang boleh menghalang injap daripada melaraskan secara automatik.

9. Lokasi Pemasangan dan Ruang Penyelenggaraan: Injap tiga hala hendaklah dipasang di lokasi yang memudahkan operasi, pemeriksaan dan penyelenggaraan. Pastikan batang injap atau penggerak boleh beroperasi dengan bebas dan meninggalkan ruang yang mencukupi untuk penyelenggaraan atau penggantian masa hadapan.

10. Pentauliahan Sistem Selepas Pemasangan: Selepas pemasangan, lakukan larian ujian manual atau elektrik pada injap untuk memeriksa prestasi pensuisan, pengagihan aliran dan pengedapnya. Jika sebarang keabnormalan ditemui, laraskan atau gantikan injap dengan segera untuk memastikan operasi yang selamat dan stabil selepas sistem dimulakan.

The injap tiga hala penyaman udara ialah komponen kawalan utama dalam sistem penghawa dingin, terutamanya digunakan untuk mengawal aliran penyejuk atau air sejuk/panas, mencapai pertukaran antara penyejukan dan pemanasan, dan pengagihan air sejuk/panas. Ia menukar laluan bendalir melalui pergerakan teras injap dan boleh dikendalikan secara manual atau automatik dengan penggerak elektrik. Injap tiga hala digunakan secara meluas dalam penghawa dingin pusat, unit gegelung kipas, pemanasan bawah lantai, sistem berbilang belah dan sistem pam haba, meningkatkan keselesaan sistem, kecekapan tenaga dan kestabilan operasi. Pemilihan yang betul, pemasangan yang betul dan penyelenggaraan tetap adalah penting untuk memastikan operasi injap tiga hala yang boleh dipercayai untuk jangka panjang.
